Sammenligne verdier

Sammenligningsfunksjonen lar deg enkelt analysere og sammenligne data fra flere enheter i systemet. Dette gjør det lettere å oppdage sammenhenger og årsaker.

Slik legger du til verdier i en sammenligning

Sammenligningspanel

Graf for sammenligning

Videoguide for sammenligning i EMS (på engelsk)

Du kan legge til verdier til sammenligning på tvers av hele anlegget :

  • Fra plantegningen/visningen

  • Fra sensorlisten i hovedmenyen

  • Fra infrastruktur (tilgjengelig for tekniske brukere)

Slik legger du til verdier i en sammenligning

sammenligning



Fra visningen

  1. Hold musepekeren over ønsket objekt.

  2. Klikk på sammenligningsikonet som vises.

Tips: Bruk knappen i navigeringsmenyen til venstre i visningen for å vise ikonet på alle objekter. Da kan du raskt legge til flere.
image-20251118-143109

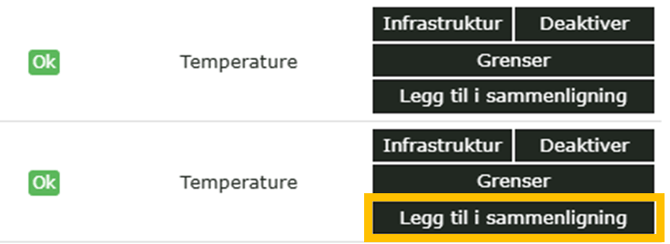

Fra sensorlisten

Gå til hovedmeny → Sensorer

I denne listen kan du søke opp alle parametere som er tilgjengelige i systemet.

Klikk på “Legg til i sammenligning” ved ønsket verdi.
image-20251118-144851

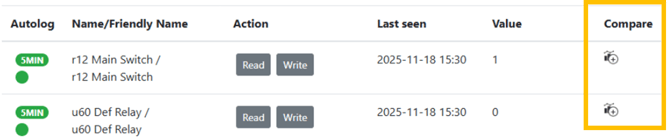

Fra infrastruktur (for tekniske brukere)

Trykk på sammenligningsikonet (compare) for parameteren du ønsker å legge til fra listen.

Sammenligningspanel

Alle verdier du legger til for sammenligning vises i et panel til høyre i visningen. Her kan du fjerne enkeltverdier, tømme hele panelet eller åpne sammenligningen i en grafvisning.

image-20251117-123414

Graf for sammenligning

I sammenligningsgrafen har du samme justeringsmuligheter som ellers i en graf i EMS, og du kan endre innstillinger for hver parameter. Til høyre i grafen finner du menyvalg for hver av dem.

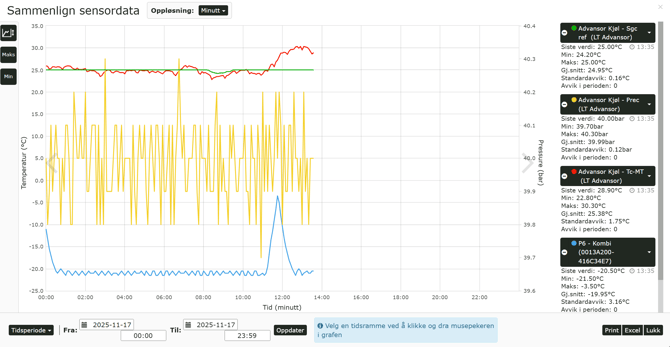

image-20251117-123902Eksempel på en sammenligningsgraf med flere ulike verdier.

Innstillinger og justeringsmuligheter i sammenligningsgrafen

image-20251117-125131

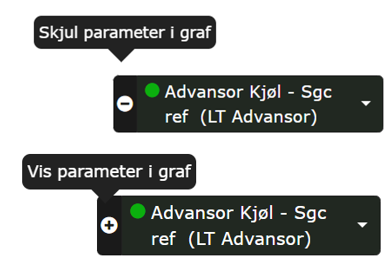

Skjul eller vise parameter i grafen

Du kan velge å skjule eller vise parameteren i grafen ved å trykke på minus (-) eller pluss (+) tegnet ved siden av parameternavnet.
image-20251117-125541

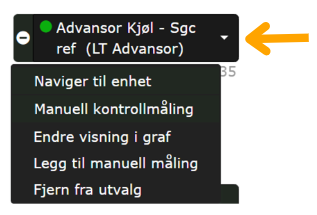

Meny per parameter

Bruk nedtrekksmenyen for å få opp alternativer per parameter i sammenligningen.

Her kan du også fjerne parameteren fra utvalget uten å gå ut fra grafvisningen.
image-20251120-075058



Justere akser i grafen

Oppe til venstre i grafen finnes en knapp som gir mulighet til å å “harmonisere vertikale akser” i grafen. Dette betyr at alle verdier får samme skala på Y-aksen. Det gjør det lettere å sammenligne variasjoner uten at ulike skalaer gir et misvisende bilde.

Her kan du også velge hvilke verdier som skal vises som maksimum og minimum i grafen.

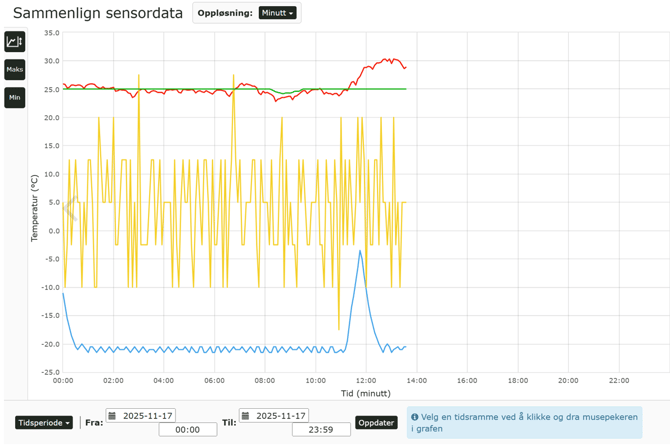

image-20251117-125741

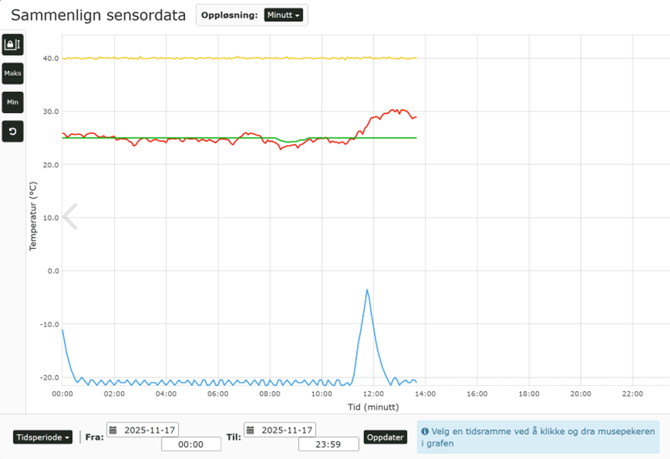

Uten harmoniserte vertikale akser		 image-20251117-124127



Med harmoniserte vertikale akser
image-20251120-081922



Legg til sensorer og eksporter sammenligning

Til høyre i grafvisningen under oversikten finner du knappen “Legg til sensor”. Klikk på den for å åpne sensorlisten og legge til flere verdier til samme sammenligning.

Du kan også eksportere sammenligningen til PDF (for utskrift) eller til Excel for videre analyse.
