Guide for batteribytte i EnvoSense trådløs temperatursensor EP10210

Nødvendig verktøy /utstyr

Skrutrekker

3.6V LITIUM BATTERI med AA formfaktor

Godkjente batterier:

EVE - ER14505 AA 3.6V Lithium Thionyl Chloride Battery

Tadrian - Lithium Thionyl Chloride SL-760S

Kan bestilles fra ENVO.

MERK! Vanlige alkaliske AA batterier 1,5V kan IKKE benyttes.

AKKLIMATISERING

Advarsel - unngå å skade elektronikken!

Har sensoren vært i temperatur under 10°C ?
Da må den akklimatiseres for å unngå kondens på elektronikken når den åpnes.

La enheten ligge i romtemperatur i minimum 15 min før kapslingen åpnes.

Skru ut skruene
Skru opp de fire skruene på enheten.

Tips: Legg enheten ned på et bord og press skrutrekkeren moderat ned for å ikke ødelegge skruene.

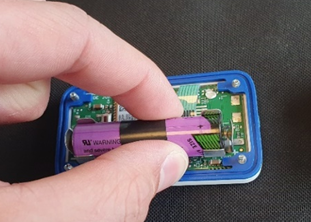

Fjern batteriet

Legg enheten som vist på bildet.

Unngå å ta på elektronikken inne i enheten.

Hold fast i kanten av enheten og trekk batteriet ut fra enheten.
Batteriet kan sitte litt hardt.

Sett inn nytt batteri

Det er viktig at batteriet settes inn riktig vei.

Enheten er markert med + og - på kortet. Disse skal stemme overens med markeringen på batteriet.

Legg batteriet i batteri-holderen og press den negative (-) siden ned først. Press så den positive (+) siden ned.

Sjekk at batteriholderen spenner skikkelig mot batteriets poler.
Dersom batteriet sitter løst eller det ikke er skikkelig spenn mot polene:

1. Ta ut batteri.

2. Spenn batteriholderne innover. (se instruksjoner lenger ned)

3. Test på nytt

Lysene på forsiden av enheten vil nå lyse. Ser du ingen lys, trykk en gang på reset.

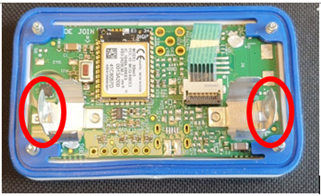

Stramme batteriholderen

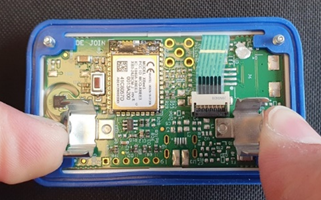

Varierende temperaturer og batteriskift kan føre til at batteriholderne ikke klemmer godt nok. Klem derfor de ytterste metallbitene til batteriholderen svakt inn som vist på bildet.

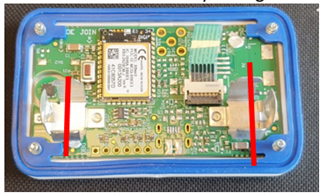

Metallbitene skal ikke bøyes lenger enn vist med røde streker.

Funksjonstest

1. Hold RESET inne og se at og se at NETWORK LED blir mørk/av.

2. Slipp reset og se at NETWORK LED blir grønn/blinker

Dersom produktet ikke fungerer, kan det ha blitt skadet og bør repareres eller byttes ut.

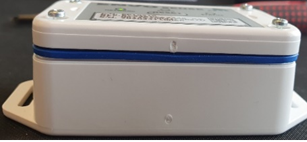

Skru sammen enheten

Sørg for at den blå pakningen rundet enheten ligger i sporet sitt og ligger jevnt rundt hele.

Sørg for at skruene treffer hullene sine ordentlig og at pakningen ligger slik bildet viser.

Når du føler litt motstand i skruen og pakningen «tyter» ut er enheten skrudd godt nok igjen.
