Analysere data i grafvisning/trendverktøy

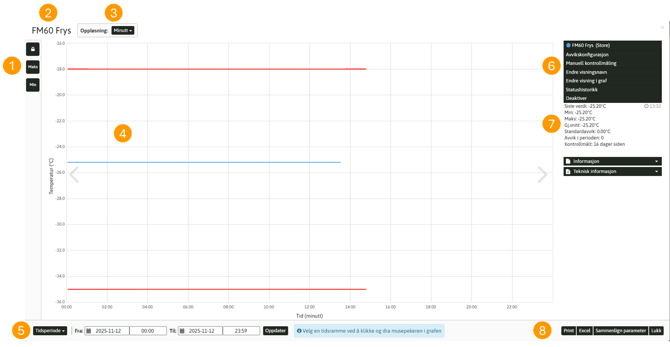

Følgende informasjon, funksjoner og justreringsmuligheter er tilgjengelige i grafvisningen:

1. Endre maks og min verdier som vises i grafen

2. Navn på objektet

3. Velg oppløsning for grafen

4. Grenser og logget verdi

5. Endre periode som vises i grafen

6. Meny for grafvisningen

   1. Endre visning i graf

7. Nøkkelinformasjon om objektet

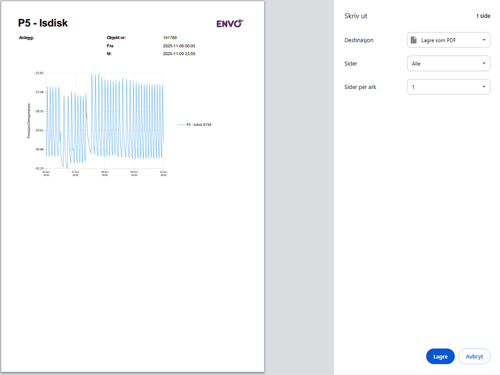

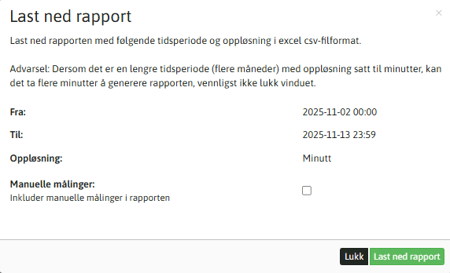

8. Eksporter eller legg til sammenlikning

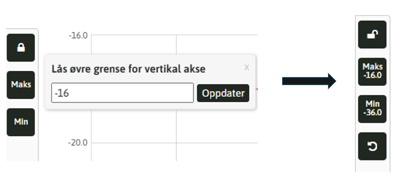

1. Endre maks og min verdier som vises i grafen

Når du analyserer data, kan du selv bestemme hvilke verdier som skal vises som maksimum og minimum i grafen.

Dette er nyttig når du vil:

• Fremheve et bestemt område i dataene.

• Unngå at ekstreme verdier påvirker visningen.

• Få en mer presis sammenligning mellom datapunkter.

 Låser opp begge verdier.

 Tilbakestiller grafen.



2. Navn på objektet

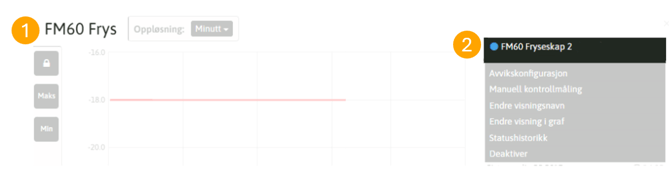

Navnet du ser øverst til venstre i grafen (1) er det navn integratoren har valgt da objektet ble lagt til i visningen. Dette navnet kan være forskjellig fra navnet som vises i rapporter og varsler.

Rapporter og varsler viser navnet på den underliggende sensoren eller parameteren. Dette sensor-/parameternavnet finner du øverst i den svarte menyen i grafvisningen (2).

1: Objektets navn i systemet, valgt av integrator.
2: Navnet på sensoreren/enheten/parameteren

3. Velg oppløsning for grafen

Øverst til venstre i grafen kan du velge hvilken oppløsning dataene skal vises i. Når du endrer oppløsningen, justeres det hvordan dataene presenteres i grafen. Dette er spesielt nyttig når du analyserer data over en lengre tidsperiode eller ønsker en mer detaljert eller mer oversiktlig visning.

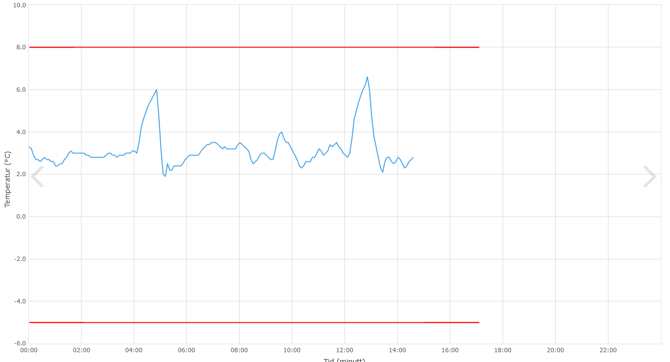

4. Grenser og logget verdi

5. Endre periode som vises i grafen

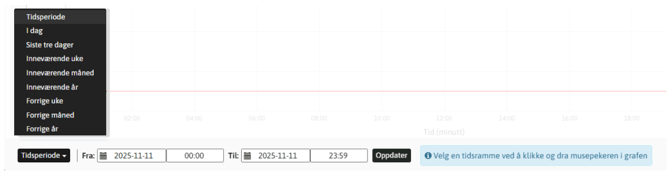

Du kan justere hvilken tidsperiode som vises i grafen ved å velge en forhåndsdefinert periode eller angi egne datoer og klokkeslett.. Når du har gjort valget, trykker du på “Oppdater” for å vise den nye perioden.

Du kan også “zoome inn” på en bestemt tidsramme ved å klikke og dra med muspekeren direkte i grafen. Dette gir en mer detaljert visning av dataene innenfor den valgte perioden.

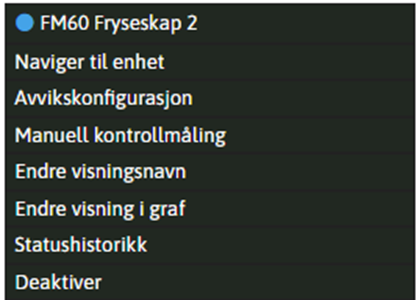

6. Meny for grafvisningen

Hver grafvisning har sin egen innebygde meny med alternativer som gjelder for det valgte objektet. Her har du mulighet til å se og konfigurere innstillinger for objektet og grafen.

6a. Endre visning i graf

I denne menyen har du følgende alternativer for å justere hvordan dataen vises i grafen:

1. Primær
   Velg om sensoren skal være synlig i grafen eller ikke

2. Farge
   Velg farge som skal vises i grafen

3. Absoluttverdier
   Hvis du ønsker at alle verdier skal vises som positive, kan du aktivere absoluttverdier. Når dette er slått på, konverteres negative tall til positive i grafen.

4. Graftype
   Grafen velger automatisk en visning basert på datatypen. Hvis du ønsker en annen fremstilling, kan du overstyre dette og velge om data skal vises som søyler, linje eller for eksempel stablet linjediagram.

5. Prosentandel
   Her kan du velge å vise dataen som en prosentandel av den opprinnelige verdien.

6. Vis punkter
   Når du bruker linjegraf, kan du velge å vise hvert loggede tidspunkt som en prikk på linjen. Dette gjør det enklere å se nøyaktig når målingene er registrert.

7. Rekkefølge
   Her kan du styre rekkefølgen parametere kommer frem i grafen. Dette kan benyttes når man viser frem flere parametere/enheter i samme grafvisning.

7. Nøkkelinformasjon om objektet
